HBA-SP系列霍尔电流传感器
HBA-SP系列闭环霍尔电流传感器的初、次级之间是绝缘的，具有超强抗干扰能力，可用于测量直流、交流和脉冲电流。
电气参数
                   HBA05-SP  HBA10-SP  HBA15-SP  HBA25-SP  HBA50-SP
额定输入有效电流值     5       10         15        25        50     　  A
测量电流范围　         10      20         30        50        100        A
输入脚尺寸          φ0.8    φ1.0     φ1.0      φ1.4  2×□1.6×1.5  mm
匝比               4：1000   2:1000    2:1500     1：1250   1：2500
额定输出有效值电流                           ±20±0.5%　               mA
测量电阻范围                                 200-400                    Ω
电源电压    　　　　　　　　　               ±15±5%  　                V
零电流失调　　　　　　　　　　　　　　　　 　±0.2　 　       　  　 　 mA
电流失调温漂　           　　　　            ≤±0.005             　mA/℃
响应时间　　　　　　　　　　　　　　　  　 　＜1　                     μS
线性度                                       ≤0.1                     %FS
绝缘电压           50HZ，1min                5                          KV
工作温度　　　　　　　　　　　　　　　　　　 -40～+85                   ℃
储存温度　　　　　　　　　　　　　　　　　　 -40～+125                  ℃

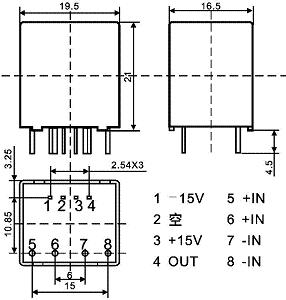

机械参数



使用说明
1、当待测电流从传感器流过，即可在输出端测得电流大小。（注意：错误的接线可能导致传感器损坏）
2、可按用户需求定制不同额定输入电流和输出电压的传感器。

 下载详细资料HBA-SP.pdf
