名称: HBA-YSA霍尔电流传感器
类别: 电流传感器(闭环)
简介: 产品型号:HBA-YSA
产品编号:00950
测量电流:100/200/300A
输出电流:0-50(100)mA
电源电压:±12-18V

HBA-YSA系列霍尔电流传感器
HBA-YSA系列霍尔电流传感器的初、次级之间是绝缘的,可用于测量直流、交流和脉冲电流。

电气参数
                   HBA100-YSA    HBA200-YSA    HBA300-YSA
额定输入有效电流值    100           200            300                         A
测量电流范围    300(±18V,20Ω)  600(±18V,30Ω)  900(±18V,20Ω)                 A
匝比                  1:2000      1:2000        1:3000
测量电阻 with±12V @±100Amax 80(max)  @±200Amax 80(max)  @±300Amax 76(max)    Ω
                     @±200Amax 25(max)  @±500Amax 20(max)  @±600Amax 22(max)  Ω
          with±15V @±100Amax110(max) @±200Amax 120(max) @±300Amax 100(max)   Ω
                     @±200Amax 40(max)  @±500Amax 30(max)  @±600Amax 36(max)  Ω
额定输出有效值电流   50±0.5%    100±0.5%  100±0.5%                         mA
电源电压                            ±12~±18                          V
零电流失调                  ±0.2                          mA
电流失调温漂       -40℃~+85℃         ±0.5                              mA
响应时间                    ≤1                                μS
线性度                                      <0.1                             %FS
绝缘电压         50HZ,1min         6                                   KV
di/dt跟随精度                  >200                             A/μS
带宽(-3dB)                    DC...100                           KHz
次级线圈内阻         25           21         32                                  Ω
工作温度                   -40~+85                            ℃
储存温度                   -40~+125                           ℃

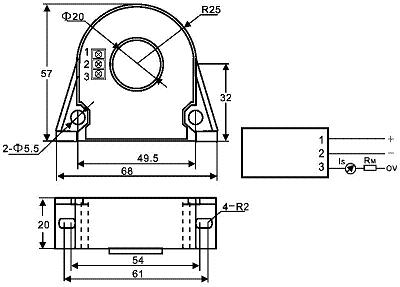

机械参数



使用说明
1、应用:通讯电源、不间断电源UPS、斩波器、电化学、整流、电源监测、电焊机、变频、开关电源、电池监测、电动机监测等领域。
2、在IP箭头方向流动时,IS是正向。初级导体温度不应超过100℃。
3、母排完全充满初级穿孔时动态表现(di/dt和响应时间)为最佳。
4、为了达到最佳的磁耦合,初级线匝应绕在传感器顶部。

 下载详细资料HBA-YSA.pdf
