HBA－NP系列霍尔电流传感器
HBA-NP系列霍尔电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流。

电气参数
                 HBA6-NP       HBA25-NP       HBA50-NP
额定输入电流　    　6              25          50             　      A
测量电流范围　     19.2            80          150        　          A
匝比               960            2000         2000
取样电阻        100±0.5%       50±0.5%       25±0.5%               Ω
额定输出电压    2.5±0.625      2.5±0.625     2.5±0.625         　  V
电源电压　　　　　　　　　　　　　　　　　　　 5±5%                  V
电压失调温漂　　-40℃～+85℃　　　　　　　 　  ≤±0.5　 　       mV/℃
响应时间　　　　　　　　　　　　　　　　　　   ＜500 　　  　　　　  nS
di/dt跟随精度　　　　　　　　　　　　　　　　　＞50               A/μS
带宽(-1dB)　　　　　　　　　　　　　　　　 　  DC...200             KHz
线性度　　　　　　　　　　　　　　　　　　   　≤0.1                %FS
总精度                                         ±0.7                  %
绝缘电压　　  　50HZ，1min　　　 　　　　　    2.5                   KV
工作温度　　　　　　　　　　　　　　　　　　 　-40～+85              ℃
储存温度　　　　　　　　　　　　　　　　　　 　-40～+125             ℃

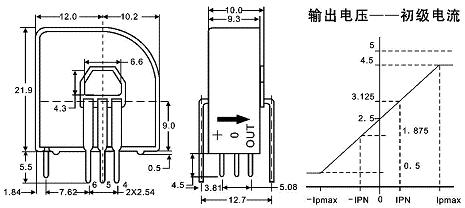

机械参数

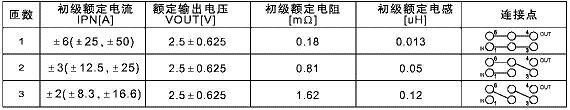

接线图

  下载详细资料HBA-NP.pdf
