名称: HBA-F1霍尔电流传感器
类别: 电流传感器
简介: 产品型号:HBA-F1
产品编号:00940
测量电流:50/100/200/300A
输出电压:0-50(100)mA
电源电压:±15V

HBA-F1系列霍尔电流传感器
HBA-F1系列霍尔电流传感器的初、次级之间是绝缘的,可用于测量直流、交流和脉冲电流。

电气参数
             HBA50-F1    HBA100-F1    HBA200-F1     HBA300-F1
额定输入电流     50           100         200          300       A
测量电流范围 150(±18V, 91Ω) 300(±18V, 30Ω)  600(±18V, 30Ω)    900(±18V, 20Ω)     A
匝比          1:1000      1:1000        1:2000        1:3000
输出电流     50±0.5%    100±0.5%    100±0.5%     100±0.5%   mA
次级线圈内阻    20         20            25               35         Ω
测量电阻                                         10~50              Ω
零电流失调                                       <0.2               mA
电源电压                      ±15±5%            V
零点温漂      -40~+85℃               ±0.5               mA
带宽                                             DC~150            KHz
线性度                      ±0.15               %
响应时间                       ≤1               μS
绝缘电压      50HZ,1min            3.0                 KV
工作温度                      -40~+85            ℃
储存温度                     -40~+125           ℃

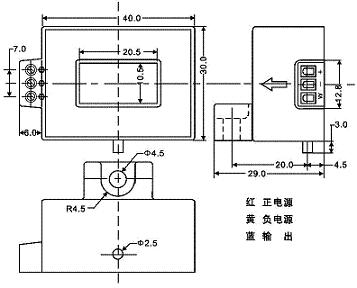

机械参数




使用说明
1、应用:通讯电源、不间断电源UPS、斩波器、电化学、整流、电源监测、电焊机、变频、开关电源、电池监测、电动机监测等领域。
2、传感器的输出幅度可根据用户需要进行适当调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。

  下载详细资料HBA-F1.pdf
