HKA-3YSD系列高精度三相霍尔电流传感器
HKA-3YSD系列高精度三相霍尔电流传感器的初、次级之间是绝缘的，具有高精度、无位置误差；用于三相精密测量直流、交流和脉冲电流的精密测量。

电气参数
                HKA10-3YSD      HKA20-3YSD       HKA50-3YSD
                HKA75-3YSD      HKA100-3YSD      HKA200-3YSD
额定输入电流　     10      20      50      75      100      200          A
测量电流范围       20      40      100     150     200      400          A
额定输出电压                                 4±0.2%                     V
电源电压    　　　　　　　　　               ±15±5%                    V
磁失调电压　　　　　　　±20               　±15            　  　　   mV
失调电压漂移　          ≤±1.0              ≤±0.5        　       mV/℃
线性度                                       ≤0.2                     %FS
响应时间　　　　　　　　　　　　　　　  　 　≤3                        mS
带宽                                         20～20000                  HZ
绝缘电压　　　      50HZ，1min　 　　　　  　2.5                        KV
工作温度　　　　　　　　　　　　　　　　　　 -40～+85                   ℃
储存温度　　　　　　　　　　　　　　　　　　 -40～+125                  ℃

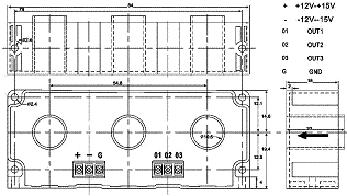

机械参数



使用说明
1、当待测电流从传感器穿过，即可在输出端测得电压大小。（注意：错误的接线可能导致传感器损坏）
2、传感器的输出幅度可根据用户需要进行适当调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。

    下载详细资料HKA-3YSD.pdf
