HBA-3YSD系列高精度三相霍尔电流传感器
HBA-3YSD系列电流传感器的初、次级之间是绝缘的，无位置误差，能真正测量分辨1000：1，用于三相精密测量直流、交流和脉冲电流。

电气参数
                       HBA20-3YSD   HBA50-3YSD   HBA100-3YSD   HBA200-3YSD
额定输入有效值电流　 20           50          100            200                       A
测量电流范围   75(±18V,200Ω)   150(±18V,82Ω)   300(±18V,33Ω)   600(±18V,30Ω)     A
匝   比           1:1000         1:1000       1:1000        1:2000
测量电阻 with±12V @±25Amax 390(max) @±50Amax 200(max) @±100Amax 91(max) @±200Amax 82(max     Ω
                   @±75Amax 120(max) @±150Amax 50(max) @±300Amax 15(max) @±600Amax 10(max)    Ω
           with±15V @±25Amax 510(max) @±50Amax 270(max) @±100Amax120(max) @±200Amax100(max)    Ω
                   @±75Amax 150(max) @±150Amax 68(max) @±300Amax 25(max) @±600Amax 20(max)    Ω
额定输出有效值电流 20±0.2%    50±0.2%      100±0.2%     100±0.2%
电源电压    　　　　　　　　　               ±12～±18                                V
静态功耗电流                                 ≤60                                     mA
零失调电流　　　　　　　                   　±0.2           　  　　                 mA
电流失调温漂        -40～+85℃               ≤±0.5        　                        mA
响应时间　　　　　　　　　　　　　　　  　 　<1                                       μS
线性度                                       ≤0.1                                   %FS
绝缘电压　　　      50HZ，1min　 　　　　  　3                                        KV
di/dt跟随精度                                >200                                   A/μS
带宽(-3db)                                   DC...100                                KHZ
次级线圈电阻        30            25         20            25                         Ω
工作温度　　　　　　　　　　　　　　　　　　 -40～+85                                 ℃
储存温度　　　　　　　　　　　　　　　　　　 -40～+125                                ℃

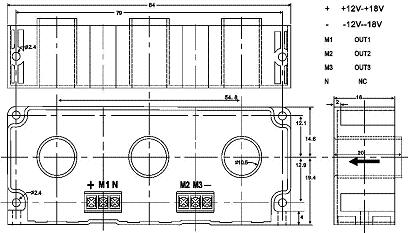

机械参数



使用说明
1、在Ip按箭头方向流动时,Is是正向；
2、初级导体温度不应超过100℃。
3、母排完全充满初级穿孔时动态表现（di/dt和响应时间）为最佳。

  下载详细资料HBA-3YSD.pdf
