HBA-YSC系列高精度霍尔电流传感器
HBA-YSC系列电流传感器的初、次级之间是绝缘的，无位置误差，能真正测量分辨1000：1，用于三相精密测量直流、交流和脉冲电流。
电气参数
                     HBA50-YSC      HBA100-YSC      HBA200-YSC
额定输入有效值电流      50            100             200                            A
测量电流范围      150(±18V,82Ω)      300(±18V,33Ω)       600(±18V,33Ω)           A
匝   比               1:1000         1:1000          1:2000
测量电阻 with±12V  @±50Amax 200(max)  @±100Amax 82(max)  @±200Amax 91(max)       Ω
                   @±75Amax 120(max)  @±150Amax 50(max)  @±600Amax 15(max)        Ω
          with±15V  @±50Amax 240(max)  @±100Amax120(max)  @±200Amax120(max)      Ω
                   @±75Amax 150(max)  @±150Amax 68(max)  @±600Amax 20(max)        Ω
额定输出有效值电流   50±0.2%        100±0.2%      100±0.2%                        mA
电源电压    　　　　　　　　　               ±12～±18                               V
静态功耗电流                                 ≤20                                    mA
零失调电流　　　　　　　                   　±0.2           　  　　                mA
电流失调温漂        -40～+85℃               ≤±0.5        　                       mA
响应时间　　　　　　　　　　　　　　　  　 　<1                                      μS
线性度                                       ≤0.1                                  %FS
绝缘电压　　　      50HZ，1min　 　　　　  　3                                       KV
di/dt跟随精度                                >200                                  A/μS
带宽(-3db)                                   DC...100                               KHZ
次级线圈电阻        30            25         20                                      Ω
工作温度　　　　　　　　　　　　　　　　　　 -40～+85                                ℃
储存温度　　　　　　　　　　　　　　　　　　 -40～+125                               ℃

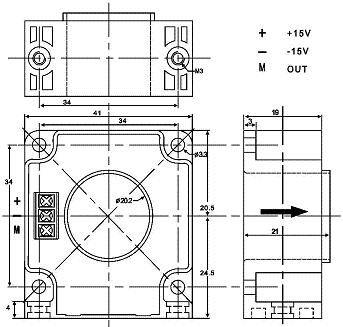

机械参数



使用说明
1、在Ip按箭头方向流动时,Is是正向；
2、初级导体温度不应超过100℃。
3、母排完全充满初级穿孔时动态表现（di/dt和响应时间）为最佳。
