名称: HBA-S霍尔电流传感器
类别: 电流传感器
简介: 产品型号:HBA-S
产品编号:00860
测量电流:0-1000A
输出电压:0-200mA
电源电压:±15V

HBA-S系列霍尔电流传感器
HBA-S系列霍尔电流传感器的初、次级之间是绝缘的,可用于测量直流、交流和脉冲电流。

电气参数
                                   HBA1000-S
额定输入电流                            1000                      A
测量电流范围                            2000                       A
测量电阻    with±15V  @±1000Amax         0(min)  30(max)            Ω
                       @±1200Amax         0(min)  20(max)            Ω
            with±24V  @±1000Amax         0(min)  75(max)            Ω
                       @±2000Amax         0(min)  15(max)            Ω
匝比                                       1:5000
额定输出电流                              200±0.5%                 mA
电源电压                           ±15~±24                 V
零电流失调                  ±0.2                 mA
电流失调温漂   -40℃~85℃           ±0.5                     mA
响应时间                   < 1                     μS
线性度                                     ≤0.1                     %FS
绝缘电压      50HZ,1min             6                          KV
di/dt跟随精度                >100                   A/μS
带宽(-3dB)                   DC...100                  KHz
次级线圈内阻                               42                         Ω
工作温度                    -40~+85                   ℃
储存温度                   -40~+125                  ℃

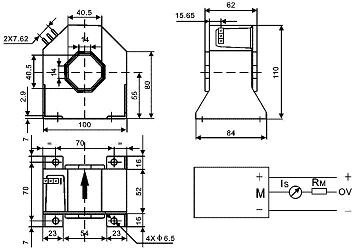

机械参数



使用说明
1、应用:通讯电源、不间断电源UPS、斩波器、电化学、整流、电源监测、电焊机、变频、开关电源、电池监测、电动机监测等领域。
2、在IP箭头方向流动时,IS是正向。初级导体温度不应超过100℃。
3、母排完全充满初级穿孔时动态表现(di/dt和响应时间)为最佳。
4、为了达到最佳的磁耦合,初级线匝应绕在传感器顶部。


 下载详细资料HBA-S.pdf
