HBA-SPV系列霍尔电流传感器
HBA-SPV系列闭环霍尔电流传感器的初、次级之间是绝缘的，具有超强抗干扰能力，可用于测量直流、交流和脉冲电流。
电气参数
　              　   HBA05-SPV       HBA10-SPV      HBA15-SPV
HBA20-SPV       HBA30-SPV      HBA50-SPV
额定输入有效电流值　 5      10      15      20       30       50         A
测量电流范围　       10     20      30      40       60       100        A
输入脚尺寸         φ0.8  φ1.0   φ1.0   φ1.4   φ1.6  2×□1.6×1.5   mm
匝比               3:1500 2:2000  1:1500  1:2000  1:3000    1:3125
内接测量电阻        400     400     400     400      400      250       Ω
额定输出电压                                 ±4±0.5%　                 V
电源电压    　　　　　　　　　               ±15±5%  　                V
零电流失调　　　　　　　　　　　　　　　　 　±20　 　       　  　 　  mV
失调电压漂移　           　　　　            ≤±0.5               　mV/℃
响应时间　　　　　　　　　　　　　　　  　 　＜1　                     μS
线性度                                       ≤0.1                     %FS
绝缘电压     50HZ，1min                      5.0                        KV
工作温度　　　　　　　　　　　　　　　　　　 -40～+85                   ℃
储存温度　　　　　　　　　　　　　　　　　　 -40～+125                  ℃

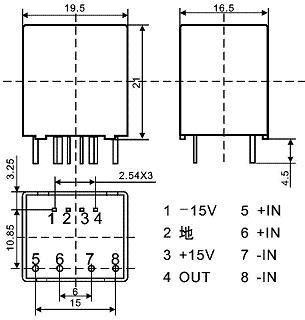

机械参数

使用说明
1、当待测电流从传感器流过，即可在输出端测得电压大小。（注意：错误的接线可能导致传感器损坏）
2、可按用户需求定制不同额定输入电流和输出电压的传感器。

 下载详细资料HBA-SPV.pdf
