名称: HBA-DP霍尔电流传感器
类别: 小电流传感器
简介: 产品型号:HBA-DP
产品编号:00915
测量电流:6/25/50A
输出电压:0-25mA
电源电压:±15V

HBA-DP系列霍尔电流传感器
HBA-DP系列电流传感器的初、次级之间是绝缘的,可用于测量直流、交流和脉冲电流。
电气参数
   HBA25-DP         HBA50-DP
额定输入电流               25             50                            A
测量电流范围               50             100                           A
次级匝数                 1000±1           2000±2                       T
次级阻抗                    40             40                           Ω
额定输出电流             25±0.5%          25±0.5%                     mA
电源电压                             ±15±5%                      V
失调电流                                   ±0.2                        mA
失调电流飘移           -40~+85℃         ≤±0.6                      mA
线性度                                     ≤0.1                       %FS
总精度                                     ±0.7                         %
di/dt跟随精度                              >50                      A/μS
响应时间                     <1                         μS
带宽                   (-1db)              DC~100                     KHZ
绝缘电压               50HZ,1min           2.5                          KV
工作温度                         -40~+85                    ℃
储存温度                       -40~+125                   ℃

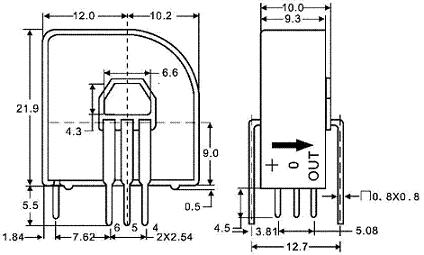

机械参数



接线图



 下载详细资料HBA-DP.pdf
