HA-P系列霍尔电流传感器

HA-P系列霍尔电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流。

电气参数
　                         HA50-P　　            HA100-P
额定输入电流值　              50　　              100    　　      　  A
测量电流范围　　　     150（±18V、100Ω）　300（±18V、68Ω）    　    A
匝比                        1：1000             1：2000
次级线圈阻抗                  30                  45                   Ω
电源电压    　　　　　　　　　　　　　　　　　　 ±12～±18±5%　      V
额定输出有效值电流 　　　　　　　　　　　　　　　50±0.5%　           mA
零电流失调　　　　　　　　　　　　　　　　　　　 ±0.2　　　　 　　   mA
电流失调温漂　         -10℃～+70℃     　　　　 ±0.5                mA
响应时间　　　　　　　　　　　　　　　　　　　　 ≤1　               μS
线性度                                           ≤0.1               %FS
绝缘电压　　　      　 50Hz,1min　　 　　　　    3.0                  KV
di/dt跟随精度　　　 　　　　　　　　　　 　　　  ＞100             A/μS
带宽(-3dB)　　　　　　　　　　　　　　　　　 　  DC...200            KHz
工作温度　　　　　　　　　　　　　　　　　　　 　-40～+85             ℃
储存温度　　　　　　　　　　　　　　　　　    　 -40～+125            ℃

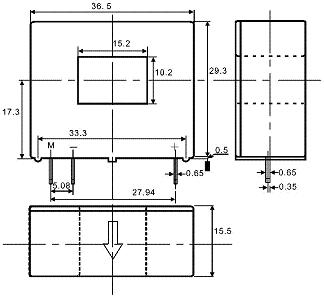

机械参数

使用说明
1、应用：通讯电源、不间断电源UPS、斩波器、电化学、整流、电源监测、电焊机、变频、开关电源、电池监测、电动机监测等领域。
2、为了更好地发挥传感器的优越性能，建议在焊接时使用低温焊锡，并尽量缩短焊接时间。初级导体温度不应超过100℃。
3、母排完全充满初级穿孔时动态表现(di/dt和响应时间)为最佳。
4、为了达到最佳的磁耦合，初级线匝应绕在传感器顶部。

 下载详细资料 HA50 100-P.pdfHA130 200-P.pdf
