HA25－NP系列霍尔电流传感器
HA25-NP系列霍尔电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流。
电气参数
                                                HA25-NP
额定输入电流　　　                       　　  　 25          　　   　A
测量电流范围　　                                  50          　　  　 A
额定输出电流　　　　　　　　　　　　　　　　　　  25±0.5% 　 　   　 mA
电源电压　　　　　　　　　　　　　　　　　　　 　 ±15±5%　           V
匝比　　 　　 　　　　　　　　　　　　　　　   　 1-2-3-4-5：1000
零点失调电流　　　　　　　　　　　　　　　　　　  ±0.1　　　　     　mA
电流失调温漂　　-40℃～+85℃　　　　　　　　　  　±0.5　　　　   　　mA
响应时间　　　　　　　　　　　　　　　　　　　　  ＜1 　　　　　　 　μS
di/dt跟随精度　　　　　　　　　　　　　　　　　 　＞50             A/μS
带宽(-3dB)　　　　　　　　　　　　　　　　　 　   DC...150           KHz
线性度　　　　　　　　　　　　　　　　　　　　　　≤0.2              %FS
次级线圈内阻　　　　　　　　　　　　　　　　   　 110　             　Ω
绝缘电压　　　  　50HZ，1min　　　 　　　　 　    2.5                 KV
工作温度　　　　　　　　　　　　　　　　 　　　 　-40～+85            ℃
储存温度　　　　　　　　　　　　　　　  　　　 　 -40～+125           ℃

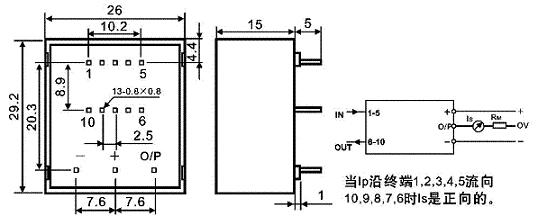

机械参数

接线图

详细资料下载 HA25-NP.pdf
