HBA-F2系列霍尔电流传感器
HBA-F2系列电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流。
电气参数
                HBA200-F2     HKA300-F2   HBA400-F2   HBA500-F2
额定输入电流　      200          300         400       500               A
测量电流范围 800(±24V,30Ω)  1200(±24V,25Ω)  1600(±24V,20Ω) 2000(±24V,15Ω)    A
匝比              1:2000       1:3000      1:4000     1:5000
额定输出电流        100          100         100       100              mA
次级线圈内阻        25            30          35        42              Ω
测量电阻                                   10～80                       Ω
零电流失调                                 ＜0.2                        mA
电源电压    　　　　 　　                  ±15～±24                    V
零点温飘            -40～＋85℃            ±0.6                        mA
线性度                                     ±0.1                       %FS
带宽                -1db                   0～150                      KHZ
响应时间　　　　　　　　　　　　      　 　≤1                         μS
绝缘电压            50HZ,1min              6.0                          KV
工作温度　　　　　　　　　　               -40～＋85                    ℃
储存温度　　　　　　　　　　　    　       -40～＋125                   ℃

机械参数

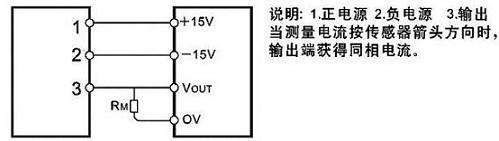

接线图

 下载详细资料HBA-F2.pdf
