HV100霍尔电压传感器

HV100霍尔电压传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电压。

电气参数

额定输入有效值电流　                  　 10　      　             　mA
测量电流范围　　　　                     20      　               　mA
测量电阻         ±15V  @±10mAmax     　0(min) 150(max)            Ω
                        @±20mAmax     　0(min)  50(max)            Ω
额定输出有效值电流                     　50±0.6%　                 mA
电源电压    　　　　　　　　　           ±15±5%　　             　 V
匝比                                     10000 ：2000
零电流失调　　　　　　　　　　　　　　　 ±0.2　   　       　  　  mA
电流失调温漂　         -10℃～70℃ 　　  ±0.3                    　mA
响应时间　　　　　　　　　　　　　　   　40　                      μS
线性度                                   ≤0.1                     %FS
绝缘电压　　　         50HZ，1min　　　　6                          KV
初级线圈内阻                             1900                       Ω
次级线圈内阻                             60                         Ω
工作温度　　　　　　　　　　　　　　　　 -10～+70                   ℃
储存温度　　　　　　　  　　　　　　　　 -25～+85                   ℃

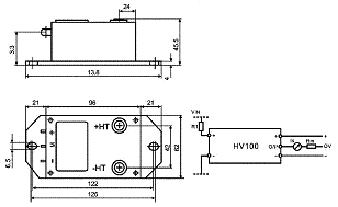

机械参数

使用说明
电阻R1使传感器输入电流为额定初级电流时传感器有最佳精度，因此传感器应尽量测量与10mA的初级电流相对应的电压。
例如：测电压VIN=1000V
精度=±0.6%ofVIN(@TatA=+25℃)               a)R1=100kΩ/40w,IP=10mA
精度=±2.5%ofVIN(@Ta=+25℃)                 b)R1=400kΩ/5w,IP=2.5mA
工作范围(推荐的)考虑到初级线圈的电阻(与R1相比，为保持温度差异近可能低)和隔离，此传感器适用于测量电压100V至2500V。
