HV25-P系列霍尔电压传感器

HV25-P系列霍尔电压传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电压。

电气参数
额定输入有效值电流　                  　 10　      　              　mA
测量电流范围　　　　                     14      　                　mA
测量电阻         ±15V  @ ±10mAmax    　100(min) 350(max)           Ω
                        @±14mAmax     　100(min) 190(max)           Ω
额定输出有效值电流                     　25±0.5%　              　  mA
电源电压    　　　　　　　　　           ±15±5%　　              　 V
匝比                                     2500 ：1000
零电流失调　　　　　　　　　　　　　　　 ±0.1　   　       　   　  mA
电流失调温漂　     -10℃～70℃ 　　　    ±0.5                     　mA
响应时间　　　　　　　　　　　　　　   　40　                       μS
线性度                                   ≤0.2                      %FS
绝缘电压　　　     50HZ，1min　　 　 　　2.5                         KV
初级线圈内阻                             200                         Ω
次级线圈内阻                             110                         Ω
工作温度　　　　　　　　　　　　　　　　 -40～+85                    ℃
储存温度　　　　　　　  　　　　　　　　 -40～+125                   ℃

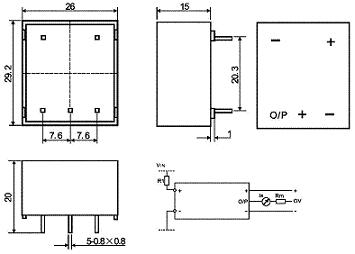

机械参数

使用说明
电阻R1使传感器输入电流为额定初级电流时传感器有最佳精度，因此传感器应尽量测量与10mA的初级电流相对应的电压。
例如：测电压VIN=250V
精度=±0.8%ofVIN(@Ta=+25℃)               a)R1=25kΩ/10w,IP=10mA
精度=±1.6%ofVIN(@Ta=+25℃)               b)R1=50kΩ/5w,IP=5mA
   工作范围(推荐的)考虑到初级线圈的电阻(与R1相比，为保持温度差异近可能低)和隔离，此传感器适用于测量电压。
