| HV20-P系列 霍尔电压传感器 |
| HV20-P型电压传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电压。 |
| 电气参数 |
| HV20-P |
额定输入有效值电流 10 mA
测量电流范围 20 mA
测量电阻 ±15V @±5mA 300(min) 750(max) Ω
@±10mA 150(min) 500(max) Ω
额定输出有效值电流 20±0.5% mA
电源电压 ±15 V
匝比 2000:1000
零电流失调 ±0.15 mA
电流失调温漂 -40～+85℃ ±0.6 mA
响应时间 40 μS
线性度 ≤0.2 %FS
绝缘电压 50HZ,1min 2.5 KV
初级线圈电阻 200 Ω
次级线圈电阻 100 Ω
工作温度 -40～+85 ℃
储存温度 -40～+125 ℃
|

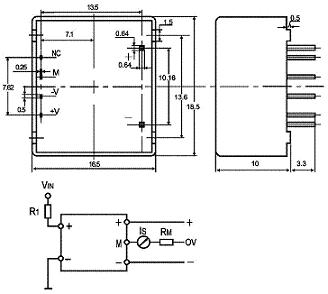

| 机械参数 |
 |
| 使用说明 |
电阻R1使传感器输入电流为额定初级电流时传感器有最佳精度，因此传感器应尽量测量与10mA的初级电流相对应的电压。
例如： 测电压VIN=250V
精度=±0.5% ofVIN(@Ta=+25℃) a)R1=50KΩ/5W,IP=5mA
精度=±1.0% ofVIN(@Ta=+25℃) b)R1=25KΩ/10W,IP=10mA
操作范围(推荐的)考虑到初级线圈的电阻(与R1相比,为保持温度差异近可能低)和隔离,此传感器适用于测量电压。 |
下载详细资料 HV20-P.pdf |
