霍尔电流传感器在光伏直流柜中的选型



光伏直流柜是对光伏汇流箱汇流后的直流电进行汇总、监控、保护的功能柜(一般指汇总直流负荷的电柜),直流防雷柜可以将多路直流输入汇总成一路电流输出,每路都有保护装置(断路器、熔断器等)、防反二极管等,而且可以对每路电压电流进行监控,并可以实现远程通信,而霍尔电流传感器主要起到监测光伏汇流箱实时输出电流的作用。

  2 工作原理

  霍尔电流传感器是根据霍尔效应制作的一种磁场传感器,按原理可分为开环(直放式)和闭环(磁平衡式),基于实际应用中开环(直放式)原理传感器结构相对紧凑、功耗小且成本较低,光伏直流柜中普遍使用开环(直放式)原理霍尔电流传感器来配合光伏直流柜汇流采集装置。

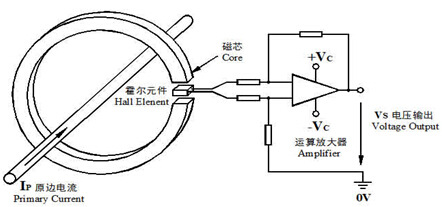

  霍尔电流传感器开环(直放式)原理:如图1所示,当原边电流IP流过一根长导线时,在导线周围将产生磁场,磁场的大小与流过导线的电流成正比,产生的磁场聚集在磁环内,通过磁环气隙中霍尔元件进行测量并放大输出,其输出电压VS精确的反映原边电流IP。一般的额定输出标定为4V/5V

  3 选型

  3.1 产品介绍

  霍尔电流传感器结合了电流互感器和分流器的所有优点,克服了互感器和分流器的不足,如表1所示:

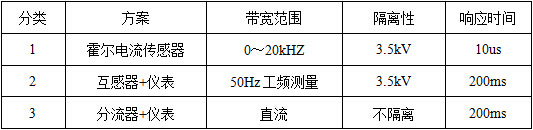

  表1 霍尔电流传感器优点对比表

一般情况下,可以根据输入信号、内孔尺寸来选择霍尔电流传感器 。开环霍尔电流传感器型号选型如表2所示:

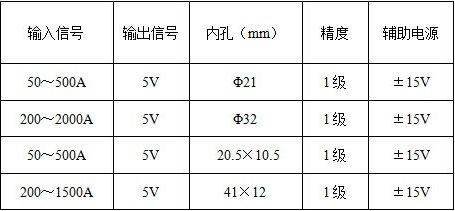

  表2 开环霍尔电流传感器选型表

  3.2 产品外形

  常见开环霍尔电流传感器如图2所示:

http://www.hzxyck.com/uploadfile/201451339973485.jpghttp://www.hzxyck.com/uploadfile/201351554048053.jpghttp://www.hzxyck.com/uploadfile/201351556364625.jpg

  图2 开环霍尔电流传感器实物图

  3.3 技术指标

  ● 响应时间:≤10us

  ● 频宽:20kH*********

  ● 失调电压:±15mV

  ● 工作温度:-2570

  ● 存储温度:-4080

  ● 输出负载:根据不同辅助电源、输入信号、输出信号而定

  ● 输入过载能力:输入量程最大值2倍可恢复正常工作

  ● 耐压:3.5kV/50H*********/1min

  4 应用

4.1 应用案例

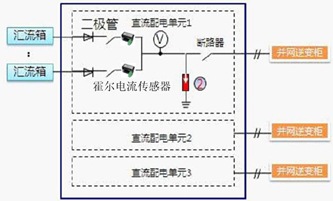

  在实际应用中,以光伏直流柜需要对8路光伏汇流箱输出电流电压进行监测为例,鉴于光伏直流柜中一般汇流采用铜牌接入且柜体空间有限制,可推荐采用8个体积较小的HKA-F1-200A/5V霍尔开环电流传感器(如图3、图4所示)配合安科瑞直流柜汇流采集装置AG可计算出前级8路汇流箱的实时输出电流,同时可 配合1个直流高压电压传感器HV100(输入范围DC 0-1500V)实现功率及电能测量。

 4.2 使用注意事项

  1、为了得到较好的动态特性和灵敏度,必须注意原边线圈和副边线圈的耦合,要耦合得好,最好用单根导线且导线完全填满霍尔传感器模块孔径;

  2、使用中当大的直流电流流过传感器原边线圈,且次级电路没有接通电源|稳压器或副边开路,则其磁路被磁化,而产生剩磁,影响测量精度(故使用时要先接通电源和测量端M),发生这种情况时,要先进行退磁处理。其方法是次边电路不加电源,而在原边线圈中通过同样等级大小的交流电流并逐渐减小其值;

  3、在大多数场合,霍尔传感器都具有很强的抗外磁场干扰能力,一般在距离模块5-10cm之间存在一个两倍于工作电流Ip的电流所产生的磁场干扰是可以忽略的,但当有更强的磁场干扰时,要采取适当的措施来解决。通常方法有:

  ① 调整模块方向,使外磁场对模块的影响最小;

  ② 在模块上加罩一个抗磁场的金属屏蔽罩;

  ③ 选用带双霍尔元件或多霍尔元件的模块;

  ④ 测量的最佳精度是在额定值下得到的,当被测电流远低于额定值时,要获得最佳精度,原边可使用多匝,即:IpNp=额定安匝数。另外,原边馈线温度不应超过80℃。
