电压传感器分直流电压传感器和交流电压传感器，交流电压传感器是一种能将被测交流电流（交流电压）转换成按线性比例输出直流电压或直流电流的仪器，其广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。

交流电压传感器具有单路、三路组合结构形式。直流电压传感器是一种能将被测直流电压转换成按线性比例输出直流电压或直流电流的仪器，也广泛应用在电力、远程监控、仪器仪表、医疗设备、工业自控等各个需要电量隔离测控的行业。

电压传感器一般的测量范围从0-6000V，交流，直流，高频，都可以测量，输出都是原始波形信号，响应时间比较快，一般是几个微秒，输出信号可以给PLC或者IGBT做保护，属于保护类.

    下面介绍一款电压传感器在电磁门锁配套中使用，低压有电的时候，带电显示器可以给一个继电器信号给电磁门锁，做到高压端有电，高压柜门不能打开的功能，这个点是带电显示器给的，所以带电显示器必须要有电源，检测电压，一般是380V，660V，1140V，输出信号给采集模块，然后给显示仪表在操作台上进行显示，

 HV100霍尔电压传感器

HV100霍尔电压传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电压。

电气参数

额定输入有效值电流　                  　 10　      　             　mA

测量电流范围　　　　                     20      　               　mA

测量电阻         ±15V  @±10mAmax     　0(min) 150(max)              Ω

                        @±20mAmax     　0(min)  50(max)                Ω

额定输出有效值电流                     　50±0.6%　                  mA

电源电压    　　　　　　　　　         ±15±5%　　             　 V

匝比                                       10000 ：2000

零电流失调　　　　　　　　　　　　   ±0.2　   　       　  　  mA

电流失调温漂　         -10℃～70℃ 　　  ±0.3                    　mA

响应时间　　　　　　　　　　　　　　   　40　                      μS

线性度                                   ≤0.1                     %FS

绝缘电压　　　         50HZ，1min　　　　   6                          KV

初级线圈内阻                                   1900                       Ω

次级线圈内阻                                   60                         Ω

工作温度　　　　　　　　　　　　　　　　 -10～+70                   ℃

储存温度　　　　　　　  　　　　　　　　 -25～+85                   ℃

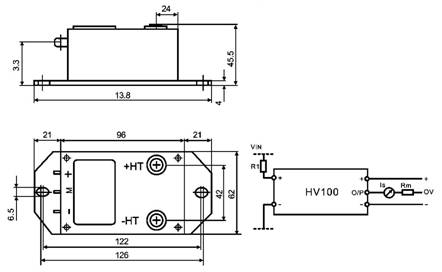

机械参数

使用说明

电阻R1使传感器输入电流为额定初级电流时传感器有最佳精度，因此传感器应尽量测量与10mA的初级电流相对应的电压。

例如：测电压VIN=1000V

精度=±0.6%ofVIN(@TatA=+25℃)               a)R1=100kΩ/40w,IP=10mA

精度=±2.5%ofVIN(@Ta=+25℃)                 b)R1=400kΩ/5w,IP=2.5mA

   工作范围(推荐的)考虑到初级线圈的电阻(与R1相比，为保持温度差异近可能低)和隔离，此传感器适用于测量电压100V至2500V。
