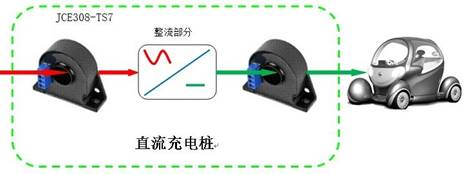

华智兴远闭环系HBA系列电流传感器对充电桩进线端三相电流进行检测，另外在整流柜的输出端，也就是在放电一端在进行监测。如下图：

电流传感器是电动汽车充电桩中最主要的核心检测原件，保证充电桩为电动汽车输送的电量得到精确计量。

电气参数

　                  HBA100-YSA    HBA200-YSA　   HBA300-YSA

额定输入有效电流值　   100           200          300   　            A

测量电流范围　   300(±18V,20Ω)  600(±18V,30Ω)  900(±18V,20Ω)       A

匝比                  1：2000      1：2000        1：3000

测量电阻 with±12V @±100Amax 80(max)  @±200Amax 80(max)  @±300Amax 76(max)  Ω

                    @±200Amax 25(max)  @±500Amax 20(max)  @±600Amax 22(max)  Ω

          with±15V @±100Amax110(max) @±200Amax 120(max) @±300Amax 100(max)  Ω

                    @±200Amax 40(max)  @±500Amax 30(max)  @±600Amax 36(max)  Ω

额定输出有效值电流   50±0.5%    100±0.5%　100±0.5%　               mA

电源电压    　　　　　　　　　             ±12～±18　                V

零电流失调　　　　　　　　　　　　　　　　 ±0.2　 　       　  　 　 mA

电流失调温漂　      -40℃～+85℃　　　 　  ±0.5                    　mA

响应时间　　　　　　　　　　　　　　　  　 ≤1　                     μS

线性度                                   　＜0.1　                   %FS

绝缘电压　　　      50HZ，1min　 　　　　　6                          KV

di/dt跟随精度　　　　　　　　　　　　  　　  ＞200                   A/μS

带宽(-3dB)　　　　　　　　　　　　　　　   DC...100                  KHz

次级线圈内阻         25           21       32                         Ω

工作温度　　　　　　　　　　　　　　　　　-40～+85                   ℃

储存温度　　　　　　　　　　　　　　　　　-40～+125                  ℃

注意：选择电流传感器时一定要注意产品的工作环境，必须在-40°C——85°C，储存温度在-40～+125 °C，闭环电流传感器不可以长时间的过载测量，选择时尽量要大些，流些过载的余地，不要让传感器在潮湿的环境中使用。
