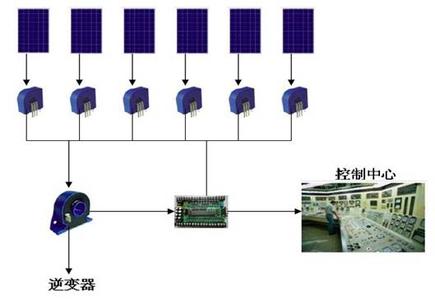

北京华智兴远HBA-NP系列霍尔电流传感器可安装到配电线路上进行负载管理。霍尔电流传感器的输出和计算机连接起来，对用电情况进行监控，若发现过载，便及时使受控的线路断开，保证用电设备的安全。用这种装置，也可进行负载分配及电网的遥控、遥测和巡检等。

HBA－NP系列霍尔电流传感器

HBA-NP系列霍尔电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流。

电气参数

HBA6-NP       HBA25-NP       HBA50-NP

额定输入电流　    　6              25          50             　      A

测量电流范围　     19.2            80          150        　          A

匝比               960            2000         2000

取样电阻        100±0.5%       50±0.5%       25±0.5%               Ω

额定输出电压    2.5±0.625      2.5±0.625     2.5±0.625         　  V

电源电压　　　　　　　　　　　　　　　　　　　 5±5%                  V

电压失调温漂　　-40℃～+85℃　　　　　　　 　  ≤±0.5　 　       mV/℃

响应时间　　　　　　　　　　　　　　　　　　   ＜500 　　  　　　　  nS

di/dt跟随精度　　　　　　　　　　　　　　　　　＞50               A/μS

带宽(-1dB)　　　　　　　　　　　　　　　　 　  DC...200             KHz

线性度　　　　　　　　　　　　　　　　　　   　≤0.1                %FS

总精度                                         ±0.7                  %

绝缘电压　　  　50HZ，1min　　　 　　　　　    2.5                   KV

工作温度　　　　　　　　　　　　　　　　　　 　-40～+85              ℃

储存温度　　　　　　　　　　　　　　　　　　 　-40～+125             ℃

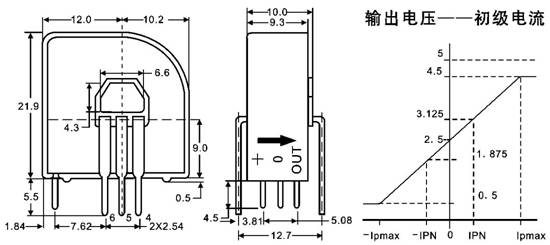

机械参数

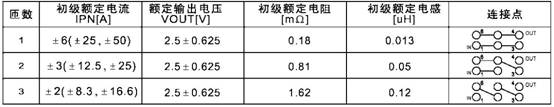

接线图
