名称: HZ-AC-D1系列交流电流隔离变送器
类别: 电流变送器
简介: 产品型号:HZ-AC-D1系列交流电流隔离变送器
产品编号:00800
测量电流:AC5/10/30/50/100A
输出电压:0-5V(0-20mA/4-20mA)
电源电压:+12-15V(+24V)

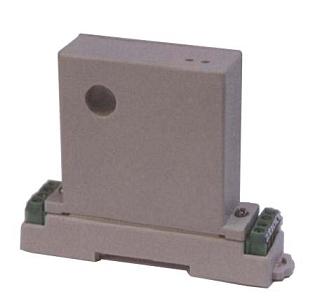

HZ-AC-D1系列交流电流隔离变送器



HZ-AC-D1系列交流电流隔离变送器的初、次级之间是绝缘的,可用于测量交流电流。



 电气参数



                    HZ5-AC-D1 HZ10-AC-D1  HZ30-AC-D1    HZ100-AC-D1

原边额定有效值    5    10     30     100                  A

原边电流测量范围                              120               %IPN

额定输出电压                   5±0.5%             V

电源电压                     12...24±5%             V

静态功耗                      80               mW

温漂                         200              PPM/℃

线性度                      ≤0.1                 %FS

频带宽度(-3dB)                                 20~3K                Hz

响应时间                     ≤350                 mS

绝缘电压     50HZ,1min             2.0                   KV

工作温度                     -10~+60              ℃

储存温度                     -20~+80              ℃

机械参数

使用说明

1、产品命名:HZ**-AC-P*O*D*

   HZ代表品牌**代表输入电流

   A代表交流,C代表电流

   P代表电源:P1+1215VP2+24VP4:自定义

  O代表输出:O105VO2020mAO3420mAO4:自定义

 D代表导轨安装方式:D1不穿孔;D2穿孔(孔径φ12)

2、传感器的输出幅度可根据用户需要进行适当调节。

3、可按用户需求定制不同额定输入电流和输出电压的传感器。

4、电压输出型负载≥2KΩ,电流输出型≤500Ω



详细资料下载HZ-AC-D2.pdf
