HBA-YSAD系列霍尔电流变送器
HBA-YSAD系列电流变送器是应用电磁感应原理研制而成的一种新型电流变送器,初级与次级之间高度绝缘，用于交流电流的测量。
电气参数
              HBA1-YSAD     HBA2-YSAD    HBA5-YSAD    HBA10-YSAD
              HBA20-YSAD    HBA50-YSAD   HBA100-YSAD  HBA200-YSAD
额定输入电流(AC)  1.0    2.0   5.0    10     20    50     100    200     A
测量电流范围(AC)  2.0    4.0   10     20     40    100    200    300     A
额定输出电流(DC)                             4～20±0.5%(0～20)         mA
电源电压    　　　　　　　　　               +24 ±5%                    V
失调电压流 　 　　　　　　　　　　　　　　　 4    　          　  　　  mA
失调电流漂移　                               ≤±0.05              　mA/℃
线性度                                       ≤0.5                     %FS
响应时间　　　　　　　　　　　　　　　  　 　≤20                       mS
带宽                                         20～20000                  HZ
绝缘电压　　　      50HZ，1min　 　　　　  　2.5                        KV
工作温度　　　　　　　　　　　　　　　　　　 -40～+85                   ℃
储存温度　　　　　　　　　　　　　　　　　　 -40～+125                  ℃

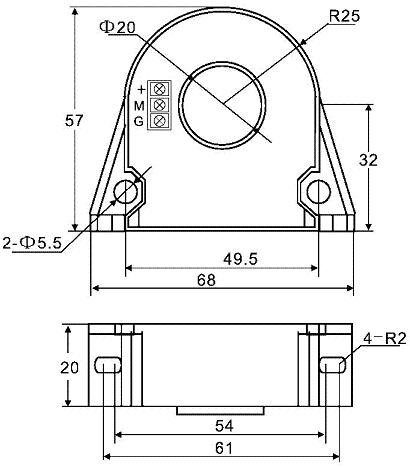

机械参数

使用说明
1、当待测电流从变送器穿过，即可在输出端测得电流大小。（注意：错误的接线可能导致变送器损坏）
2、变送器的输出加幅度可根据用户需要进行适当调节。
3、可按用户需求定制不同额定输入电流和输出电压的变送器。

  详细资料下载 HBA-YSAD.pdf
