HZ-F-P3O3D4 系列频率隔离传感器

    HZ-F-P3O3D4系列交流电流隔离传感器的初、次级之间是绝缘的，可用于测量交流电流。

电气参数
　                HZ100-F     HZ220-F        HZ300-F　
原边额定有效值 　　 100        300             500                   V
                                         当F=40 Hz   I=4  mA
                                         当F=50 Hz   I=12 mA
                                         当F=60 Hz   I=20 mA
电源电压　　　　　　　　　　　　　　　　　　　 AC 220±5%            V
负载能力                                       500                   Ω
静态功耗　　 　　　　　　　　　　　　　　　    1000   　 　 　   　  mW
温漂　　　　　　　　　　　　　　　     　　  　200　             PPM/℃
线性度　　　　　　　　　　　　　　　　　　　　 ≤0.1                %FS
响应时间　　　　　　　　　　　　　　　　　　 　≤350　               mS
绝缘电压　　  　50HZ，1min　　 　　　　　　    1.5                   KV
工作温度　　　　　　　　　　　　　　　　　　 　-10～+60              ℃
储存温度　　　　　　　　　　　　　　　　　　 　-20～+80              ℃

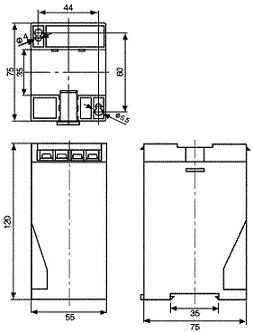

机械参数

使用说明
1、产品命名：HZ**-F-P*O*D4
   HZ代表品牌**代表输入电流
   F代表频率
   P代表电源：P1：+12～15V；P2：+24V；P3：AC220V；P4：自定义
　 O代表输出：O1：0～5V；O2：0～20mA；O3：4～20mA；O4：自定义
 D4代表导轨安装方式外壳 　
2、传感器的输出幅度可根据用户需要进行适当调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。

  下载详细资料HZ-F-P3O3D4.pdf
