HZ-3AC-D系列三相交流电流隔离传感器

HZ-3AC系列三相交流电流隔离传感器的初、次级之间是绝缘的，将被测交流电流转换成按性线性比例输出的直流电流或电压。

电气参数
　                 HZ1-3AC     　 HZ5-3AC         HZ10-3AC
原边额定有效值  　　   1　  　       5               10　         　  A
原边电流测量范围　                             120         　  　   %IPN
额定输出电压　　　　　　　　　　　　　　　　   5±0.5%　　　   　　   V
电源电压　　　　　　　　　　　　　　　　　　　 AC220±15%             V
整机功耗　　 　　　　　　　　　　　　　　　    ≤5   　 　　　  　   VA
温漂　　　　　　　　　　　　　　　     　 　 　300　             PPM/℃
线性度　　　　　　　　　　　　　　　　　　　 　≤0.1                %FS
响应时间　　　　　　　　　　　　　　　　　   　≤350　               mS
绝缘电压　　          　50HZ，1min　　　  　   2.0                   KV
工作温度　　　　　　　　　　　　　　　　　　 　-10～+50              ℃
储存温度　　　　　　　　　　　　　　　　　　 　-40～+70              ℃

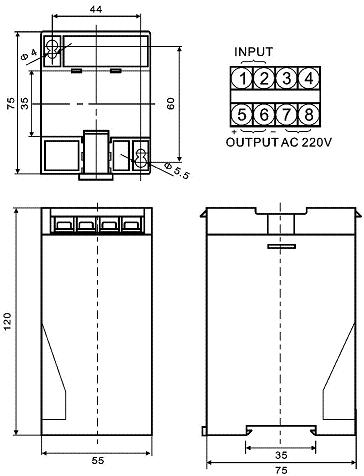

机械参数



使用说明
1、产品命名：HZ**-3AC-P*O*D3
   HZ代表品牌**代表输入电流   3AC代表三相交流电流
   P代表电源：P1：+12～15V；P2：+24V；P3：AC220V；P4：自定义
　 O代表输出：O1：0～5V；O2：0～20mA；O3：4～20mA；O4：自定义
   D3代表导轨安装方式
2、安装方式:DIN(35mm)导轨安装及M4镙钉固定。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。
4、电压输出型负载≥2KΩ，电流输出型≤600Ω。
