HKA-K3FDA系列霍尔可拆卸电流变送器

HKA-K3FDA系列霍尔可拆卸电流变送器是应用霍尔效应原理开发的新一代电流变送器，能在电隔离条件下测量交流、脉冲和各种不规则波形的电流。

电气参数
                 HKA200-K3FDA      HKA500-K3FDA      HKA800-K3FDA
                       HKA1000-K3FDA         HKA2000-K3FDA
额定输入电流(AC)　  200      500      800      1000      2000            A
测量电流范围(AC)    400     1000      1600     2000      3000            A
额定输出电流(DC)                             4～20                      mA
电源电压    　　　　　　　　　               +24                         V
失调电流 　 　　　　　　　　　　　　　　　　 4   　          　  　　   mA
失调电流漂移　                               ≤±0.005       　      mA/℃
线性度                                       ≤1                       %FS
响应时间　　　　　　　　　　　　　　　  　 　≤20                       mS
带宽                                         20～20000                  HZ
绝缘电压　　　      50HZ，1min　 　　　　  　6                          KV
工作温度　　　　　　　　　　　　　　　　　　 -40～+85                   ℃
储存温度　　　　　　　　　　　　　　　　　　 -40～+125                  ℃

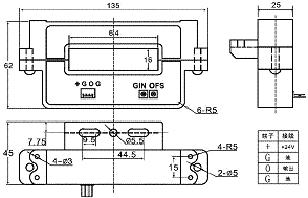

机械参数



使用说明
1、当待测电流从变送器穿过，即可在输出端测得电流大小。（注意：错误的接线可能导致变送器损坏）
2、变送器的输出加幅度可根据用户需要进行适当调节。
3、可按用户需求定制不同额定输入电流和输出电压的变送器。

  下载详细资料HKA-K3FDA.pdf
