HKA-K1YDA系列霍尔电流变送器

HKA-K1YDA系列电流变送器的初、次级之间是绝缘的，可用于测量交流和脉冲电流。

电气参数
                 HKA30K1YDA     HKA50K1YDA     HKA100K1YDA
                 HKA200K1YDA    HKA400K1YDA    HKA500K1YDA
额定输入电流(AC)　  30      50      100      200      400     500        A
测量电流范围(AC)    60     100      200      400      800    1000        A
额定输出电流(DC)                             4～20                      mA
电源电压    　　　　　　　　　               24±5%                      V
失调电流 　 　　　　　　　　　　　　　　　　 4   　          　  　　   mA
失调电流漂移　                               ≤±0.005       　      mA/℃
线性度                                       ≤1                       %FS
响应时间　　　　　　　　　　　　　　　  　 　≤20                       mS
带宽                                         20～20000                  HZ
绝缘电压　　　      50HZ，1min　 　　　　  　2.5                        KV
工作温度　　　　　　　　　　　　　　　　　　 -40～+85                   ℃
储存温度　　　　　　　　　　　　　　　　　　 -40～+125                  ℃

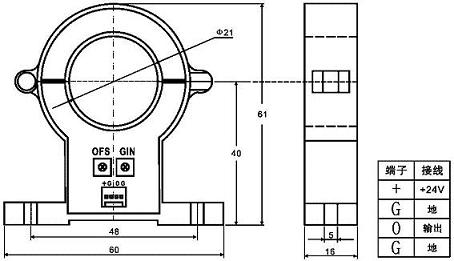

机械参数



使用说明
1、当待测电流从变送器穿过，即可在输出端测得电流大小。（注意：错误的接线可能导致变送器损坏）
2、变送器的输出加幅度可根据用户需要进行适当调节。
3、可按用户需求定制不同额定输入电流和输出电压的变送器。
