HZ-DC系列直流电流隔离变送器

HZ-DC系列直流电流隔离变送器的初、次级之间是绝缘的，可用于测量直流电流。

电气参数
　                      HZ5-DC 　 　HZ10-DC　  　HZ30-DC
　　　　　　　　　　　　    HZ50-DC　  　 　HZ100-DC
原边额定有效值  　　　5　　 　10　　　30　　　50　　  100　　      　 A
原边电流测量范围　                             120        　  　    %IPN
额定输出电压　　　　　　　　　　　　　　　　   5±0.5%　　　    　　  V
电源电压　　　　　　　　　　　　　　　　　　　 12...24±5%            V
静态功耗　　 　　　　　　　　　　　　　　　    300   　 　　 　  　  mW
温漂　　　　　　　　　　　　　　　     　 　 　300　             PPM/℃
线性度　　　　　　　　　　　　　　　　　　　 　≤0.1                %FS
响应时间　　　　　　　　　　　　　　　　　   　≤350　               mS
绝缘电压　　  　50HZ，1min　　　 　　　　　    2.0                   KV
工作温度　　　　　　　　　　　　　　　　　　 　-10～+60              ℃
储存温度　　　　　　　　　　　　　　　　　　 　-20～+80              ℃

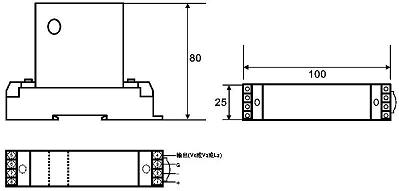

机械参数

使用说明
1、产品命名：HZ**-DC-P*O*D*
   HZ代表品牌**代表输入电流
   D代表直流，C代表电流
  P代表电源：P1：+12～15V；P2：+24V；P4：自定义
　 O代表输出：O1：0～5V；O2：0～20mA；O3：4～20mA；O4：自定义
D代表导轨安装方式：D1不穿孔；D2穿孔(孔径分别为φ8，φ12，φ16)　
2、传感器的输出幅度可根据用户需要进行适当调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。
4、电压输出型负载≥2KΩ，电流输出型≤500Ω。

  下载详细资料HZ-DC-D2.pdf
