HZ-T隔离式温度变送器

HZ-T系列隔离式温度变送器利用铂电阻(铜电阻等)的阻值随温度改变的特性将温度的变化转变为电压的变化，再经直流隔离变换，得到与输入（温度传感器）完全隔离的对应于被测点温度的直流电压或直流电流输出；采用三线式铂（铜）电阻测量电路，具有自动补偿功能。
参数
输入温度  0-50℃   0-100℃   0-200℃   0-500℃  -40-60℃
准 确 度：0.2%     0.5%（可选，默认0.5%）
整机功耗：≤1.5VA
工作稳定性：年变化<0.2%
工频耐压：AC1.0KV/min.1mA
绝缘电阻：≥5MΩ（DC500V）
输出信号：DC0～5V、1～5V、0～20mA、4～20mA等可选
负载电阻：电流输出：+12V、+15V辅助电源时  RL≤300Ω
                     +24V辅助电源时 RL≤500Ω
          电压输出：RL≥2KΩ
工作环境：-10～50℃，20%～90%无凝露
     贮存环境：-40～70℃，20%～95%无凝露
安装方式：DIN（35mm）导轨安装

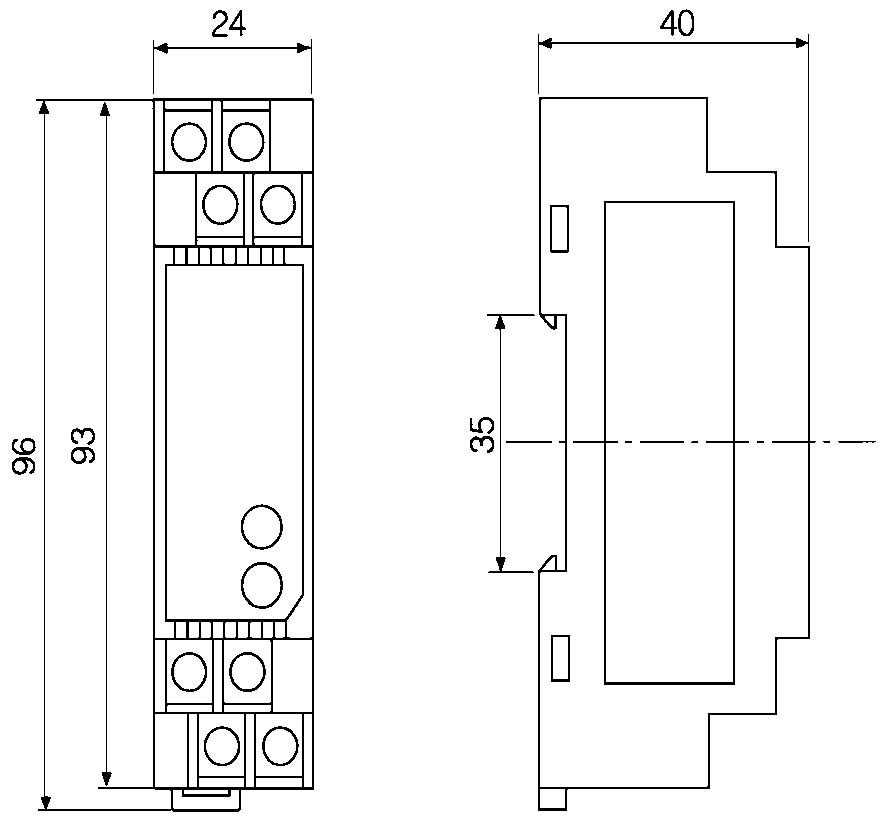

机械参数

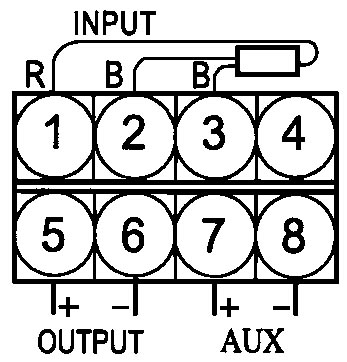

接线图

产品命名
产品命名：HZ-T*-R*-P*O*D
1、 HZ代表品牌；
2、 T*代表温度测温范围：T1： 0-50℃；T2：0-100℃；T3：0-200℃；T4：0-500℃；
   T5：-40-60℃；T6：自定义
 3、 R代表传感器分度号：R1：Pt100，R2：Pt1000，R3：Cu50
   4、 P代表电源：P1：+12～15V；P2：+24V；P4：自定义
　 5、 O代表输出：O1：0～5V；O2：0～20mA；O3：4～20mA；O4：自定义
   6、 D代表导轨型安装方式。

  下载详细资料温度变送器.pdf
