名称: HZ-12G一入二出直流电压、电流信号隔离器
类别: 信号隔离器
简介: 产品型号:HZ-12G
产品编号:00451
测量电流:可选
输出电流:可选
电源电压:24V

HZ-12G一入二出直流电压、电流信号隔离器

    HZ-12G一入二出直流电压、电流信号隔离器输入、输出隔离,采用线性光耦隔离,精度高,稳定性好,可测量单、双向直流信号。

电气参数
输入电压              0~75                   0~±75                mV
                      0~5         0~10      1~5                    V
输入电流              4~20        0~10      0~20                  mA
输出电压              0~5                    0~10                   V
输出电流              4~20                   0~10                  mA
输入抗阻              电压型≥1MΩ            电流型≤250Ω
负载能力              电压≥2KΩ              电流≤500Ω
工作电源                      +24                     V
隔离耐压             输入/输出/外壳间        50HZ 1min  2.0         KV
                      电源/输入/输出间        50HZ 1min  1.0         KV
温   漂                            150                PPM/℃
响应时间                    ≤300                 mS
静态功耗                                      ≤800                  mW
工作温度                      -10~+50               ℃
贮存环境              无凝露                  -40~+70               ℃
环境湿度         无凝露           0~90                 %RH

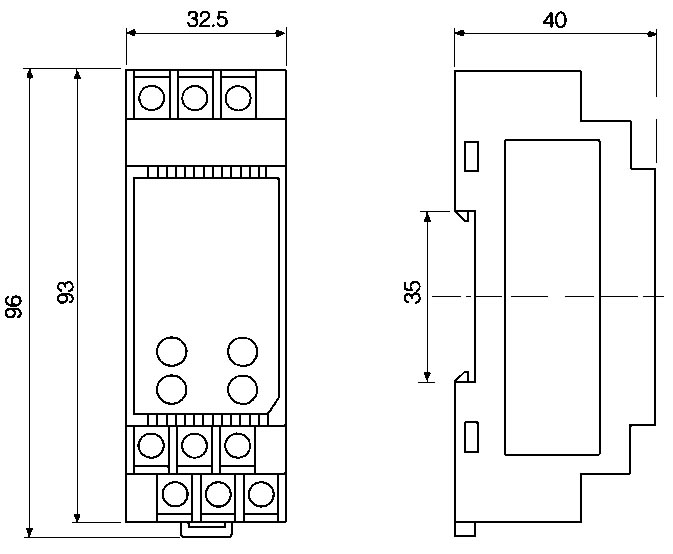

机械参数

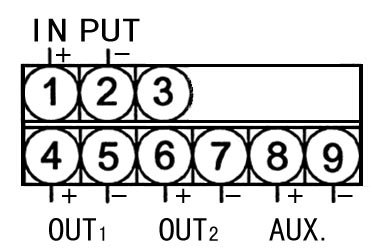

接线图



使用说明
1、产品命名:HZ**-12G-P*O*D
   HZ代表品牌 **代表输入电流或电压 12G代表一入二出隔离器 P*代表电源 D代表安装方式
  O代表输出:O1:0~5V;O2:0~20mA;O3:4~20mA;O4:自定义
2、产品出厂前已按要求调节好,无需再调节。
3、作精密测量时,应先预热20分钟。
4、供电电源的具体值客户应指明,若不指明,则默认为+24V。
5、两路输出相互隔离,一路可用于本地监视,一路可用于远传。

  下载详细资料HZ-12G.pdf
