名称: HZ-P1/Q1系列单相功率隔离传感器
类别: 功率变送器
简介: 产品型号:HZ-P1/Q1
产品编号:00600
测量功率:0-1000KW
输出电压:4-20mA可选
电源电压:12-220V可选


HZ-P1/Q1系列单相功率隔离传感器

HZ-P1/Q1系列单相功率隔离传感器的初、次级之间是绝缘的,可用于测量单相有功、无功功率,单相有功无功功率组合。
电气参数
                      HZ*/*-P1        HZ*/*-Q1
原边额定有效值电压   100   220   300   500                 V
原边额定有效值电流    1          5        10                A
原边测量范围                                  120               %IVPN
额定输出                        4~20             mA
电源电压                    12...24±5%            V
温漂                         300              PPM/℃
精度                       ≤0.5                %FS
响应时间                     ≤350                mS
绝缘电压        50HZ,1min           2.0                   KV
工作温度                    -10~+60              ℃
储存温度                    -20~+80              ℃

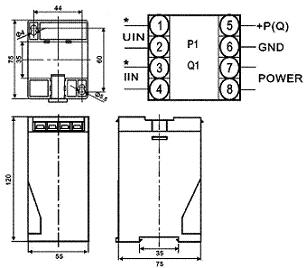

机械参数



使用说明
1、产品命名:HZ*/*-P1(Q1)-P*O*D
   HZ代表品牌*/*代表输入电流/输入电压
   P1单相有功功率,Q1单相无功功率,P1Q1单相有功无功功率组合变送器
   P代表电源:P1:+12~15V;P2:+24V;P3:AC220V;P4:自定义
  O代表输出:O1:0~5V;O2:0~20mA;O3:4~20mA;O4:自定义
   D代表导轨安装方式
2、传感器的输出幅度可根据用户需要进行适当调节。精度可选0.2级。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。
4、可根据用户要求提供PCB电路板式安装方式。

下载详细资料HZ-P1Q1.pdf
