郭才福

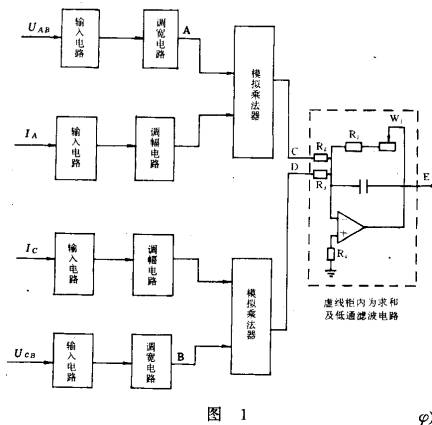

    功率变送器主要由输入电路、调宽电路、调幅电路、模拟乘法器、求和电路与低通滤波器等组成，其结构如图1所示。对功率变送器进行维护和校验，是保证良好运行的一项重要工作。

    一、功率变送器的维护

    1．故障测试。在检查故障时，选择关键点进行测试是非常重要的。

    用示波器测试调宽电路的A、B两点波形，均应是近似方波图形；若不是此信号，则说明很可能是该点以前的电路有毛病。用万用表的直流电压档测试C、D两点电压，测得电压应近似相等；若两点电压相差较大，则可能是A、C两相电流的平衡没调好。测试A、B、C、D各点基本正常，但E点直流电压输出为零，则很可能是IA或IC反相接入。若测试E点电压经推算是正常值的一半，则可能是A、B、C三相电压中某相电压没接入或接触不良所致。

    2．改变变送器的满度调节范围。在求和与低通滤波电路中，R₁和W₁用来调节变送器的比值，根据负反馈运算放大器的特点，有

因此在变送器满度范围内，可通过改变R_l的大小，来改变变送器的满度；调节 W₁，则可调整满度值。

    3．将有功功率变送器改变为无功功率变送器。采用跨相交叉接线，即将电流输入回路中的I_A、I_c输入对调，同时将TA反相接线。经过跨相接线后，所得到的无功功率变送器的输入功率P=2U_A· I_asinφ（φ为UA与IA的夹角），正好是用两表法测试所得到表计读数的 倍。

    三、变送器的标准化验

    1．利用两块有功功率表对功率变送器的校验。其接线如图2所示此时两表读数为：

    因三相电压到变送器内的电压线圈为三角形接线，故有 U_AB=U_A，所以得P= U_A·I_Acosφ。说明表计该数即为实际变送器的输入功率。

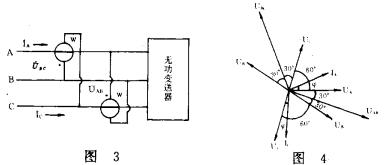

    2．利用两表法校验无功功率变送器。其接线及向量关系如图3，图4所示。

    根据矢量图可得两有功表的读数为：P=2U_AB·I_A·sinφ

    因三相电压到变送器内部的电压线圈为三角形接线，故有U_AB=U_A，所以P=2U_A·I_Asinφ。而实际输入的无功功率P_实= U_AI_Asinφ，因此在进行现场调试时，两有功表的读数和乘上 /2，即为实际输入到无功功率变送器的值。

    3．利用标准变送器现场校验变送器。假设标准变送器的满度为A满，被校验变送器的满度为B满，现场所使用的变送器输出电压为U_B，那么，将标准的有功（或无功）变送器代替现场所用变送器，测得输出压为U_A，根据U_A/U_B准=A_满/B_满，可推算出现场所用变送器按其满度所应输出的电压为U_B准。然后调节现场所用变送器的满度电位器，使其输出电压U_B=U_B准。

4．电压变送器的校验

    假设A满为电压变送器的满度（所校验变送器电压为35kV），U_A为其输出值，用数字万用表（满度为100V）交流电压档测得输入二次电压为U_AB，则有X/U_AB=35000/100，得X=U_AB·350。X即为35kV电压等级的当时电压准确值。然后按以X为标准，列出X/U_A准=A_满/5V，所求得的U_A准即为标准情况下，变送器应输出的直流电压。然后按U_A准来校验电压变送器，调节电位器，使电压变送器的输出直流电压 U_A= U_A准即可。
