世界上最小的霍尔电流传感器

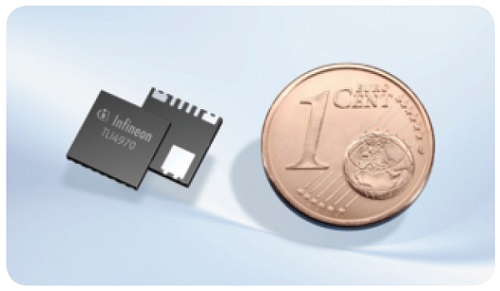

随着社会的高科技的发展，传感器器已经是处处大显身手，英飞凌科技公司(Infineon)推出的高精度电流传感器，精巧的外观堪比铜钱大小，他采用经验证可靠的霍尔效应技术，在初级侧(导电轨)与次级侧(微控制器接口)之间进行电流隔离。无磁通量集中器的“无铁芯”设计(如在开环配置中)可让封装尺寸显著缩小且不存在任何迟滞现象。传感器采用体积极小的SMD封装，所需面积仅为类似芯片的1/4(图2)。此外，差分测量方法对杂散场存在出色的抑制作用。完全数字化传感器使用方便，无需外部校准或额外器件(比如模数转换器、运算放大器或参考电压)。这样可相应简化系统设计，同时减小PCB面积并降低成本。

它可因应用到太阳能逆变器、有功率因数校正(PFC)的电源、充电设备和电力驱动设备等应用中测量高达±50A的交流和直流电流。非接触式测量方法不会产生任何额外功耗，使其成为省电设计的理想选择(Rp＜0.6mΩ)。由于该产品集成了杂散场抑制功能，传感器在有外部磁场的情况下仍可保持高度的鲁棒性。

此款传感器除了可精确地测量电流外，还能在功率级提供有效保护。外部短路会导致严重过流。为确保延迟时间尽量短，TLI4970提供单独的信号通道进行防护。传感器仅需1.8μs即可检测到相关故障状况。要对过流阈值进行微调以达到应用要求，系统开发人员可以在传感器中设定电流值和后续滤波功能。
