无论电流传感器,还是电流变送器,他们输出的不同则都有相应的失调,比如输出电压时会有失调电压,如果输出为电流时会有相应的失调电流,失调电压和失调电流的大小也影响着电量传感器与电量变送器的精确性,那么我们就针对失调电压讲一讲。
电流变送器都有失调电压,那么什么是失调电压,他的影响因素是什么?

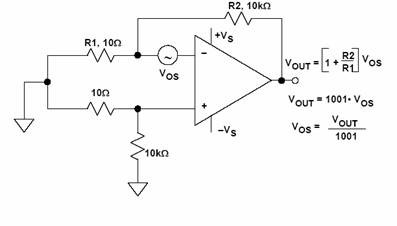

对于失调电压,理论上一般是设置一个很大的增益并且把输入短接,这时候的输出电压除以增益就是失调电压的大小,如下图:
但是实际中很大的增益是根据运放pdf提供的失调电压范围来确定的。失调电压,若电源采用正负5V电压,闭环增益采用1000倍时,很多情况下出现输出限幅问题,不同的厂家不同的产品电流变送器的失调电压也不相同,例HCY-YS1V系列电流变送器失调电压为10mV,HKA-K1YD系列电流变送器失调电压为25 mV。 |
