随着社会的发展,尤其通讯行业的大发展,大量的大型开关电源系统已经满足不了当今的需求,它有着例如技术陈旧,效率低下,故障上升,以及维护成本居高不下等现状.

    以新型的高效率,高功率密度,高智能化的开关电源系统替换老旧设备,成为越来越多的电源主管所关注的话题.

交流屏利旧迫在眉睫,一般做法是要求新上开关电源厂家把整体柜的输入分成两组,分别对应原系统的两个整流柜输入分开.

除了主功率通路的对接外,交流屏信号采集方案也需要特别注意.

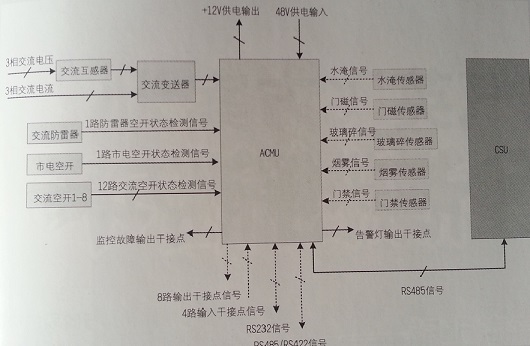

如果原有交流屏与整机监控单元采用智能接口实现通讯,则可通过对该协议的解析,直接送至新系统监控单元,实现监控.但是原厂不能提供歇息,或原屏为非智能接口,则只能在底层完成数据采集,比如直流采集电流互感器的数据,通过变送器送至新增设的交流监控单元内.如图上所示.

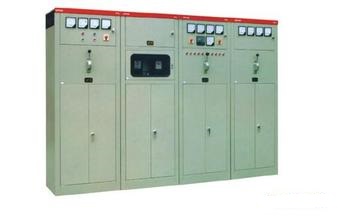

在交流屏,电流互感器,交流电流变送器,各种传感器都起着不可替代的作用,有时数据信号的采集都是电流传感器完成.
