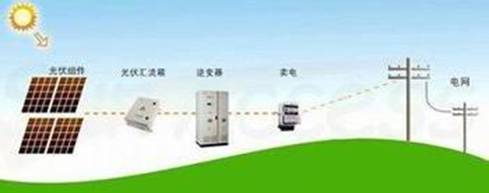

随着社会生产的发展,人类文明的进步，对环保能源的需求量在不断增长，太阳能首先成为人们关注的对象,  太阳能发电已经成为重要能源之一，而光伏并网发电系统的核心技术是并网逆变器。

     太阳能逆变器内的电流进行测量很重要, 大电流传感器可用于峰值电流检测，用于真实值与设定点的对比。逆变器还在控制输出频率的系统中也使用电流传感器。

      HBA1000-S闭环大电流传感器成功的应用在太阳能逆变器中。

电气参数

　             　　　                　 HBA1000-S

额定输入电流　                 　　        1000 　        　           A

测量电流范围　　                         　2000          　            A

测量电阻    with±15V  @±1000Amax         0(min)  30(max)            Ω

                       @±1200Amax         0(min)  20(max)            Ω

            with±24V  @±1000Amax         0(min)  75(max)            Ω

                       @±2000Amax         0(min)  15(max)            Ω

匝比                                       1：5000

额定输出电流                             　200±0.5%　                mA

电源电压    　　　　　　　　               ±15～±24  　              V

零电流失调　　　　　　　　　　　　　　　   ±0.2　   　       　 　　 mA

电流失调温漂　  -40℃～85℃   　　　　　   ±0.5                    　mA

响应时间　　　　　　　　　　　　　　　  　 ＜ 1　                    μS

线性度                                     ≤0.1                     %FS

绝缘电压　　    50HZ，1min　   　 　  　   6                          KV

di/dt跟随精度　　　　　　　　　　　　 　 　＞100                   A/μS

带宽(-3dB)　　　　　　　　　　　　　 　    DC...100                  KHz

次级线圈内阻                               42                         Ω

工作温度　　　　　　　　　　　　　 　  　  -40～+85                   ℃

储存温度　　　　　　　　　　　　　 　　 　 -40～+125                  ℃

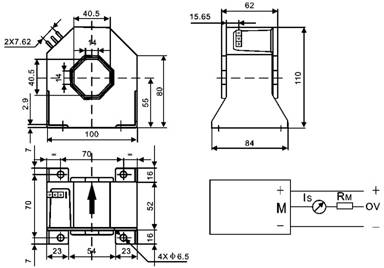

机械参数

     HBA1000-S其特点精度高，漂移低，温度可在-40℃～85℃。具有超强的抗干扰能力。
