根据霍尔效应，人们称用半导体材料制成的元件叫霍尔元件。它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。
随着半导体工艺技术的发展，将霍尔元件、放大器、温度补偿电路及稳压电源做在一个芯片上，成为霍尔集成传感器(目前习惯上称为霍尔传感器)。为了应用上的需要，霍尔集成传感器又分成线性型霍尔传感器及开关型霍尔传感器。根据使用要求不同又开发出不同性能的系列产品。根据霍尔效应的原理主要有两方面传感器,开关型霍尔传感器和线性型霍尔传感器.
开关型霍尔传感器是一种集成传感器，它内部含有霍尔元件、放大器、稳压电源、带一定滞后特性的比较器及集电极开路输出部分等
开关型霍尔传感器尺寸小、工作电压范围宽，工作可靠，价格便宜，因此获得极为广泛的应用。它只要配合一块小永久磁铁就很容易做成车门是否关好的指示器(如公共汽车的三个门必须关闭，司机才可开车；电梯门关好，电梯才能升降)和防盗报警器(当门或窗被非法撬开时，开关型霍尔元件可输出报警信号
线性型霍尔传感器,典型应用就是霍尔电流电压传感器.

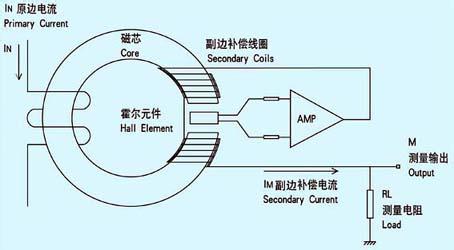

通电螺线管内部存在磁场，其大小与导线中的电流成正比，故可以利用霍尔传感器测量出磁场，从而确定导线中电流的大小。利用这一原理可以设计制成霍尔电流传感器。其优点是不与被测电路发生电接触，不影响被测电路，不消耗被测电源的功率，特别适合于大电流由于通电螺线管内部存在磁场，其大小与导线中的电流成正比，故可以利用霍尔传感器测量
出磁场，从而确定导线中电流的大小。利用这一原理可以设计制成霍尔电流传感器。
HBA-YSA系列讲解
电气参数
HBA100-YSA HBA200-YSA HBA300-YSA
额定输入有效电流值 100 200 300 A
测量电流范围 300(±18V,20Ω) 600(±18V,30Ω) 900(±18V,20Ω) A
匝比 1：2000 1：2000 1：3000
测量电阻 with±12V @±100Amax 80(max) @±200Amax 80(max) @±300Amax 76(max) Ω
@±200Amax 25(max) @±500Amax 20(max) @±600Amax 22(max) Ω
with±15V @±100Amax110(max) @±200Amax 120(max) @±300Amax 100(max) Ω
@±200Amax 40(max) @±500Amax 30(max) @±600Amax 36(max) Ω
额定输出有效值电流 50±0.5% 100±0.5% 100±0.5% mA
电源电压 ±12～±18 V
零电流失调 ±0.2 mA
电流失调温漂 -40℃～+85℃ ±0.5 mA
响应时间 ≤1 μS
线性度 ＜0.1 %FS
绝缘电压 50HZ，1min 6 KV
di/dt跟随精度 ＞200 A/μS
带宽(-3dB) DC...100 KHz
次级线圈内阻 25 21 32 Ω
工作温度 -40～+85 ℃
储存温度 -40～+125 ℃
此款产品广泛的应用到通讯电源、不间断电源UPS、斩波器、电化学、整流、电源监测、电焊机、变频、开关电源、电池监测、电动机监测等领域。 |
