电压变送器是一种将被测交流电压、直流电压、脉冲电压转换成按线性比例输出直流电压或直流电流并隔离输出模拟信号或数字信号的装置。

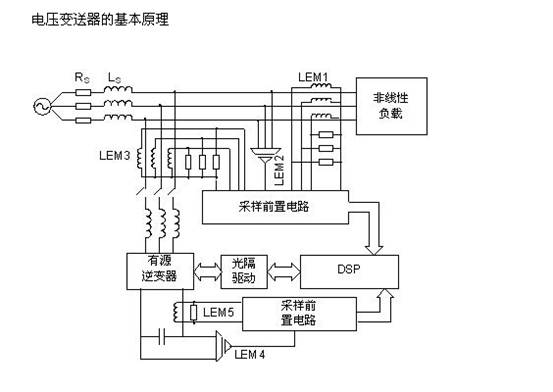

电压变送器具有的将一种形式的信号转换成另一种形式的信号。包括将各种物理量转换成标准的工业控制信号：比如4-20mA转1-5V 功能外，还具有“隔离”的特点：　　即，变送器的输入／输出之间没有直接的电联系，除信号之外的其它干扰无法通过。通过不同的耦合方式（电容耦合、电磁耦合、共阻抗耦合、漏电流耦合）进入并干扰测量系统工作的干扰信号，在隔离技术（常用的隔离方法有：电磁隔离、调制隔离、光电隔离）下无法进入测量系统，从而达到抑制干扰的目的。

电压变送器,有测直流的HZ-DV-DX系列的  有测交流的HZ-AV-D系列的还有侧三相的HZ-3AV系列,其中测量范围30—500V不等。

下面是测交流的HZ-AV-D1电压变送器的技术参数

电气参数

　                   HZ30-AV-D1　　HZ100-AV-D1　　HZ200-AV-D1

　　　　　　　　　　    HZ300-AV-D1　　　HZ500-AV-D1

原边额定有效值  　　30　　 　100　　　200　　　300　　  500　　   　  V

原边电压测量范围                             120         　　    　 %VPN

额定输出电压　　　　　　　　　　　　　　     5±0.5%　　　  　   　   V

电源电压　　　　　　　　　　　　　　　　　　 12...24±5%              V

静态功耗　　　　　　　　　　　　　　　　　   80    　　　　    　   mW

温漂　　　　　　　　　　　　　　　     　　 200　               PPM/℃

线性度　　　　　　　　　　　　　　　　　　   ≤0.1                  %FS

频带宽度(-3dB)                               20～3K                  Hz

响应时间　　　　　　　　　　　　　　　　　　 ≤350　                 mS

绝缘电压　　  　  50HZ，1min　 　　　　　    2.0                     KV

工作温度　　　　　　　　　　　　　　　　　 　-10～+60                ℃

储存温度　  　　　　　　　　　　　　　　　 　-20～+80                ℃

机械参数

使用说明

1、产品命名：HZ**-AV-P*O*D1

   HZ代表品牌**代表输入电压

   A代表交流，V代表电压

   P代表电源：P1：+12～15V；P2：+24V；P4：自定义

　 O代表输出：O1：0～5V；O2：0～20mA；O3：4～20mA；O4：自定义

   D代表导轨安装方式：D1不穿孔；D2穿孔(孔径分别为φ8，φ12，φ16)　

2、传感器的输出幅度可根据用户需要进行适当调节。

3、可按用户需求定制不同额定输入电流和输出电压的传感器。

4、电压输出型负载≥2KΩ,电流输出型≤500Ω。
