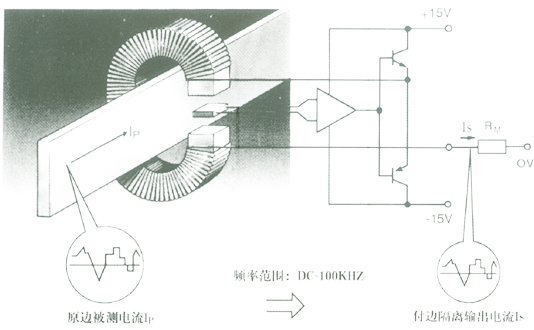

霍尔电压传感器是一种利用霍尔效应，将原边电压通过外置或内置电阻，将电流限制在10mA,此电流经过多匝绕组之后，经过聚磁材料将原边电流产生的磁场被气隙中的霍尔元件检测到，并感应出相应电动势，该电动势经过电路调整后反馈给补偿线圈进而补偿，该补偿线圈产生的磁通与原边电流（被测电压通过限流电阻产生）产生的磁通大小相等，方向相反，从而在磁芯中保持磁通为零

     电压传感器HV25-P,HV100,HV100-1500,HV100-4000系列 包括测试电流的 测试电压的从100V到6000V，

     下面是HV100的电压传感器的技术参数

电气参数

额定输入有效值电流　                  　 10　      　             　mA

测量电流范围　　　　                     20      　               　mA

测量电阻         ±15V  @±10mAmax     　0(min) 150(max)            Ω

                        @±20mAmax     　0(min)  50(max)            Ω

额定输出有效值电流                     　50±0.6%　                 mA

电源电压    　　　　　　　　　           ±15±5%　　             　 V

匝比                                     10000 ：2000

零电流失调　　　　　　　　　　　　　　　 ±0.2　   　       　  　  mA

电流失调温漂　         -10℃～70℃ 　　  ±0.3                    　mA

响应时间　　　　　　　　　　　　　　   　40　                      μS

线性度                                   ≤0.1                     %FS

绝缘电压　　　         50HZ，1min　　　　6                          KV

初级线圈内阻                             1900                       Ω

次级线圈内阻                             60                         Ω

工作温度　　　　　　　　　　　　　　　　 -10～+70                   ℃

储存温度　　　　　　　  　　　　　　　　 -25～+85                   ℃

使用说明

电阻R1使传感器输入电流为额定初级电流时传感器有最佳精度，因此传感器应尽量测量与10mA的初级电流相对应的电压。

例如：测电压VIN=1000V

精度=±0.6%ofVIN(@TatA=+25℃)               a)R1=100kΩ/40w,IP=10mA

精度=±2.5%ofVIN(@Ta=+25℃)                 b)R1=400kΩ/5w,IP=2.5mA

   工作范围(推荐的)考虑到初级线圈的电阻(与R1相比，为保持温度差异近可能低)和隔离，此传感器适用于测量电压100V至2500V。
