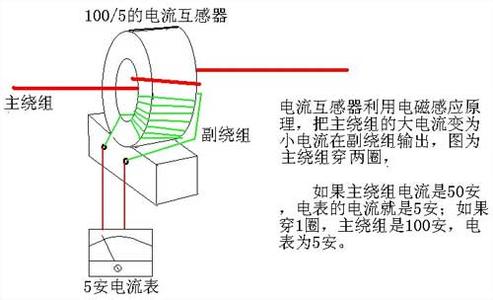

电流互感器，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A或1A的变换设备。它的工作原理和变压器相似。

1、一次绕组与高压回路串联，只取决于所在高压回路电流，而与二次负荷大小无关。

2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。

3、二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。

     霍尔电流传感器开环模式与闭环模式。

开环模式又称为直接测量式霍尔电流传感器，输入为电流，输出为电压。这种方式的优点是结构简单，测量结果的精度和线性度都较高。可测直流、交流和各种波形的电流。但它的测量范围、带宽等受到一定的限制。在这种应用中，霍尔器件是磁场检测器，它检测的是磁芯气隙中的磁感应强度。电流增大后，磁芯可能达到饱和；随着频率升高，磁芯中的涡流损耗、磁滞损耗等也会随之升高。这些都会对测量精度产生影响。当然，也可采取一些改进措施来降低这些影响，例如选择饱和磁感应强度高的磁芯材料；制成多层磁芯；采用多个霍尔元件来进行检测等等。

 开环模式的结构原理见下图

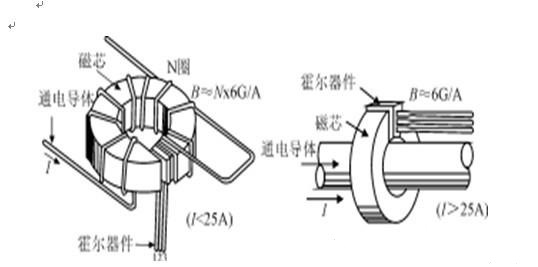

    根据检测量程的需求，一般分为以下两种绕线模式，左图为小量程的结构图，右图为大量程的结构图。

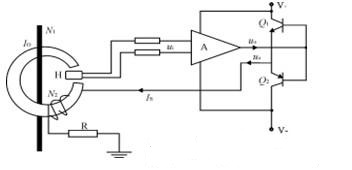

    闭环模式又称为零磁通模式或磁平衡模式，其输入与输出端均为电流信号。原理见下图

    将霍尔器件的输出电压进行放大，再经电流放大后，让这个电流通过补偿线圈，并令补偿线圈产生的磁场和被测电流产生的磁场方向相反，最终达到磁平衡。

    这个平衡过程是自动建立的，是一个动态平衡。建立平衡所需的时间极短。平衡时，霍尔器件处于零磁通状态。磁芯中的磁感应强度极低（理想状态应为0），不会使磁芯饱和，也不会产生大的磁滞损耗和涡流损耗。恰当地选择磁芯材料和线路元件，可做出性能优良的零磁通电流传感器。

   下面是我公司闭环系列一款产品：

电气参数

HBA25-TP          HBA50-TP

额定输入有效电流值              25             50               　  A

测量电流范围　                ±50            ±100                A

匝比                      1-2-2-4：1000         1-2-3-4：2500

额定输出有效值电流         ±25±0.5%　     ±50±0.5%　            mA

次级线圈内阻                 40                 30                 Ω

电源电压    　　　　　　　　　          ±15±5%  　                V

零电流失调　　　　　　　　　　　　　　　±0.2　 　       　  　 　 mA

电流失调温漂　           　　　　       ≤±0.01              　mA/℃

响应时间　　　　　　　　　　　　　　　  ＜1　                     μS

线性度                                 ≤0.1                     %FS

di/dt跟随精度　　　 　　　　　　　　　　 　　＞50               A/μS

带宽(-3dB)　　　　　　　　　　　　　　DC...200                  KHz

绝缘电压           50HZ，1min          5                          KV

工作温度　　　　　　　　　　　　　　　-40～+85                   ℃

储存温度　　　　　　　　　　　　　　　-40～+125                  ℃

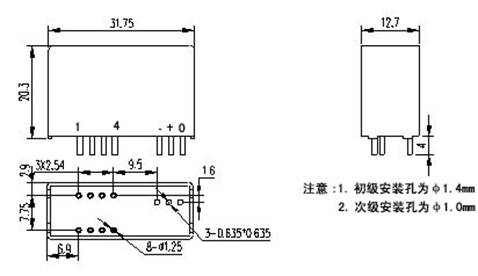

机械参数

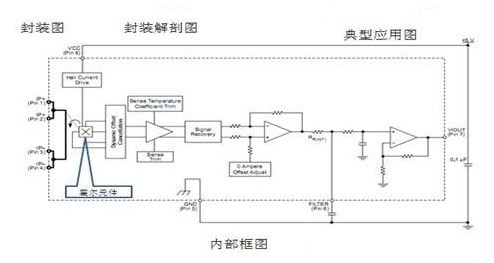

接线图
