在变压器理论中，一、二次电压比等于匝数比，电流比为匝数比的倒数。而电流互感器和电压互感器就是特殊的变压器。
基本构造上，电流互感器的一次侧匝数少，二次侧匝数多，如果二次开路，则二次侧电压很高，会击穿绕阻和回路的绝缘，伤及设备和人身。
电压互感器相反，一次侧匝数多，二次侧匝数少，如果二次短路，则二次侧电流很大，使回路发热，烧毁绕阻及负载回路电气。

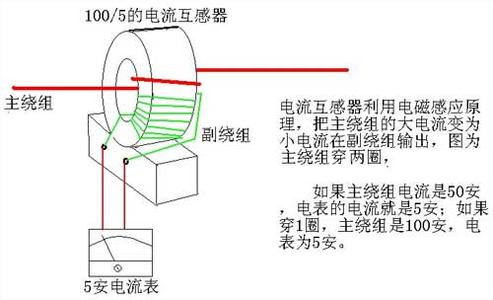

电流互感器，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A或1A的变换设备。它的工作原理和变压器相似。
应用时的区别
1、一次绕组与高压回路串联，只取决于所在高压回路电流，而与二次负荷大小无关。
2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。
3、电流互感器二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。
4、变换的准确性。

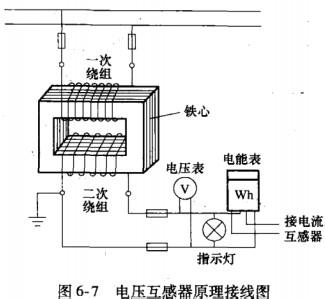

电压互感器，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。电磁式电压互感器的工作原理和变压器相同。
下面是我公司一款电压传感器的介绍：
|
产品特点 |
|
u 一次电流5A～5000A，二次电流5A，规格齐全，全面覆盖0.2级、0.5级及1级三个准确度等级；
u 所用铁芯经过高真空热处理，性能优良，精度稳定；
u 外壳采用高抗冲阻燃ABS材料制成，具有良好的安全性能，造型美观；
u 结 构：穿孔式（圆、方孔），弯片、单片压盘安装方式；
u 安装方便，可采用弯片固定，压盘固定；
u 性能符合GB1208—1997《电流互感器》技术标准。 |
|
产品规格（尺寸单位：mm）
|
|
HZBH0.66～30Ⅰ
|
额定输入 |
5-200A |
15A-300A |
|
额定输出 |
1A |
5A |
|
上限电压 |
660V |
660V |
|
准确度 |
5-25A…1.0%
30-200A…0.5% |
15-120…1% 150-300--0.5% | |
|
|
说明：
使用温度：－40℃～65℃；
贮存温度：－40℃～75℃；
相对湿度：10%～95%；
海拔高度：≤3000m；
隔离耐压：AC 3.0KV/min； 隔离：一次对二次及地。
|
