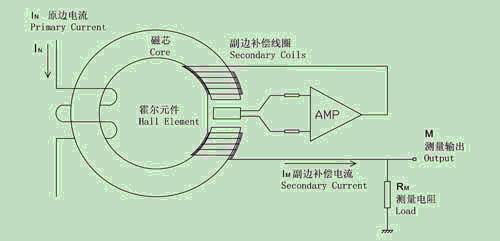

原理图

    依据霍尔效应原理,开环的传感器是霍尔直放式原理，开环霍尔电流传感器输出正比于霍尔片垂直的磁感应强度。
    而磁感应强度除了与被测电流相关之外,还与铁芯的磁导率相关。在不同电流下,铁芯的磁导率是不一样的,因此,开环霍尔电流传感器的线性度较差,精度较低。
    闭环霍尔电流传感器则不同, 闭环的是磁平衡原理。闭环霍尔电流传感器分为原边和副边两个绕组,副边电流由电子电路产生,该电流产生的磁场与原边电流产生的磁场正好相抵消,这样,原边电流与副边电流之比等于匝数比的倒数。由于磁场互相抵消,铁芯中的实际磁通(由霍尔片感应)为零,不受铁芯非线性的影响,精度较高。

    所以闭环的在响应时间跟精度上要比开环的好很多。开环和闭环都可以监测交流电，一般开环的适用于大电流监测，闭环适用于小电流监测。往往开环的传感器输出的是电压信号，闭环的输出是电流信号.
