霍尔原理主要分以下几点论述
一 .霍耳原理电量传感器主要分为闭环磁补偿型和开环直测型.主要由霍耳元件和放大电路及磁性材料等元件组成.
霍耳元件的工作原理是物理学上的洛仑兹力F=qvB,被测电流产生磁场B,作用在霍耳件上,由于洛仑兹力的作用使正负电荷向不同方向移动,从而产生了霍耳电压. 霍耳元件本身并不包含放大器等电路,它只是将磁场信号转换成电压信号,它需要一个约10mA的工作偏置电流.
此电压经运算放大器电路放大后直接输出即是开环传感器的工作原理.

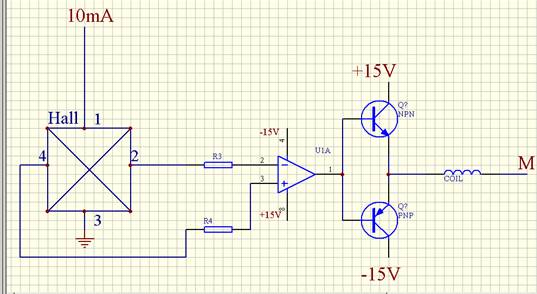

二 .如上是闭环磁补偿型(HBA-SP)电量传感器的工作原理图, 被测电流产生的磁场使霍耳元件发生霍耳效应,霍耳电压在霍耳元件的2和4端产生,经过运算放大器(集成电路)放大后驱动一对三极管,再通过次级线圈转化成输出电流(M端),当次级线圈在磁芯上所产生的磁场与被测电流在磁芯上所产生的磁场达到动态平衡时,从M端所输出的电流恰好与被测电流成严格的正比关系,从而达到了测量的目的.
从被测电流产生的磁场,到输出电流在次级线圈上所产生的磁场,在磁芯上形成了一个闭环磁场补偿回路,所以称其为闭环磁补偿型

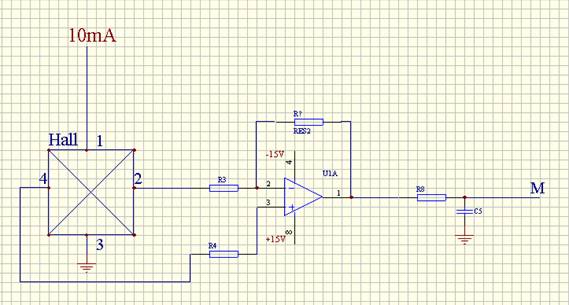

图二
三 .如上图二是开环直测型(HKA-P)电量传感器的工作原理图, 被测电流产生的磁场使霍耳元件发生霍耳效应,霍耳电压在霍耳元件的2和4端产生,经过放大电路后直接输出电压(M端),它不存在磁补偿.
|
